產品名稱：

傘齒輪閘閥

所屬分類：

閘閥系列

產品簡介：

集團生產的Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥：錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊合金（Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R）、不銹鋼（Z540W-16P~160P Z540W-16R~160R），公稱壓力 PN16~PN160，閥體材料為碳素鋼（Z540H-16C~160 Z540Y-16C~160）、鉻鉬合金鋼（Z540Y-16I~160I）、不銹鋼（Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R）的閘閥。

在線咨詢聯系我們

產品詳情

【產品用途】

集團生產的Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥：錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊合金（Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R）、不銹鋼（Z540W-16P~160P Z540W-16R~160R），公稱壓力 PN16~PN160，閥體材料為碳素鋼（Z540H-16C~160 Z540Y-16C~160）、鉻鉬合金鋼（Z540Y-16I~160I）、不銹鋼（Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R）的閘閥。

【性能參數】

型號	PN	工作壓力/MPa	使用溫度/℃	適用介質
Z540H-16C-160	16-160	1.6-16.0	≤425	水、蒸汽、油品
Z540Y-16C-160	16-160	1.6-16.0	≤425	水、蒸汽、油品
Z540H-16I-160	16-160	1.6-16.0	≤550	蒸汽、油品
Z540W-16P-40P	16-40	1.6-4.0	≤150	腐蝕性介質
Z540Y-16P-160P	16-160	1.6-16.0	≤150	腐蝕性介質
Z540W-16R-40R	16-40	1.6-4.0	≤150	腐蝕性介質
Z540Y-16R-160R	16-160	1.6-16.0	≤150	腐蝕性介質

【主要零件材料】

型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z540H-16C-160	碳素鋼	鉻不銹鋼	堆焊鐵基合金	柔性石墨
Z540Y-16C-160	碳素鋼	鉻不銹鋼	堆焊硬質合金	柔性石墨
Z540H-16I-160	鉻鉬鋼	鉻鉬鋼	堆焊硬質合金	石墨盤根
Z540W-16P-40P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z540Y-16P-160P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z540W-16R-40R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z540Y-16R-160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	聚四氟乙烯

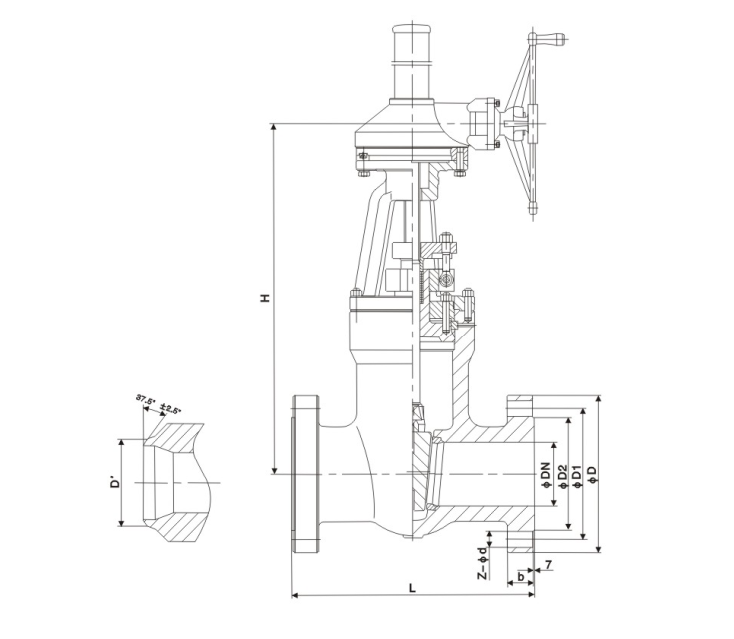

【主要外形和連接尺寸】

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400
